Especificações
Modelo: RTMSTF0001

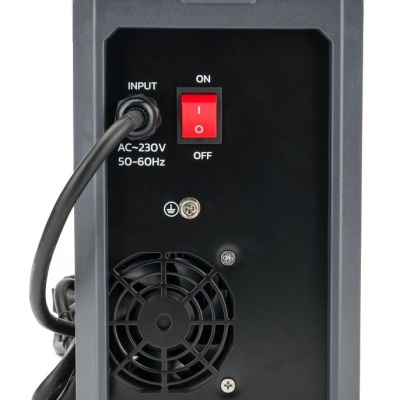

fonte de alimentação: 230 V / 50 Hz
Consumo de energia FCAW: 6,1 kVA
Consumo de energia TIG: 5,8 kVA
Consumo de energia MMA: 5,8 kVA
Métodos de soldagem: FCAW FLUX/MMA/LIFT-TIG
Faixa de corrente de soldagem FCAW 0,8: 35 - 210 [A]
Faixa de corrente de soldagem FCAW 0,9: 50 - 210 [A]
Faixa de corrente de soldagem MMA: 20 - 210 [A]
Faixa de corrente de soldagem TIG: 15 - 210 [A]
ciclo de trabalho da corrente de soldagem 100%: (FCAW / TIG LIFT - 155 A)
ciclo de trabalho da corrente de soldagem 60%: (FCAW - 210 A)
ciclo de trabalho da corrente de soldagem 100%: (MMA - 155 A)
ciclo de trabalho da corrente de soldagem 60%: (MMA - 210 A)
Diâmetros de fio suportados: 0,8 / 0,9 [mm] - Auto-blindagem
Diâmetros dos eletrodos suportados: 1,6 mm - 4 mm
tensão de soldagem FCAW: 15,5 - 24 [V]
Tensão de soldagem MMA / TIG: 20,8 - 28 [V]
Modos de operação: Sinérgico
Carretéis de arame suportados: máx. até 1 kg
classe da isolação: F
Proteção da rede elétrica: 25 A
grau de proteção: IP21S

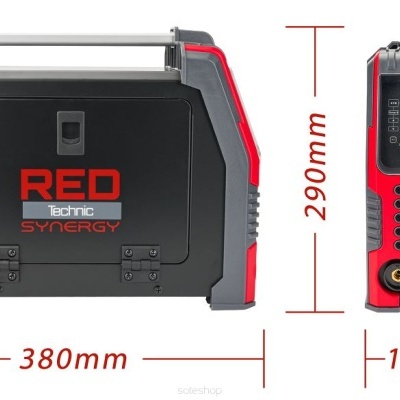

Dimensões: 38x29x16 [cm] (comprimento / largura / altura)
Peso líquido: 5,14 kg
Equipamento

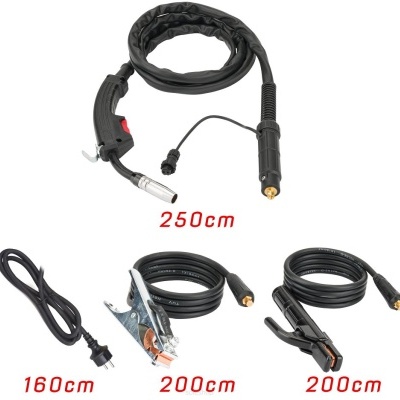

Cabo a granel (-): 200 cm
suporte de eletrodos MMA (+): 200 cm / diâmetro do plugue 9mm 16-25
Tocha MIG / MAG: 250 cm
Dicas de contato: 2x 0,9; 1x 0,8 [mm]
rolo (dupla face) fio de apoio: 0,8 mm e 0,9 mm; tipo U
máscara de soldadura
escova com martelo
fio auto-blindante (fluxo) tipo E71T-GS 0,8 mm - 0,45 kg
Manual do usuário em polonês e inglês
Chave universal
O que é um RTMSTF0001 Inversor Migomator?

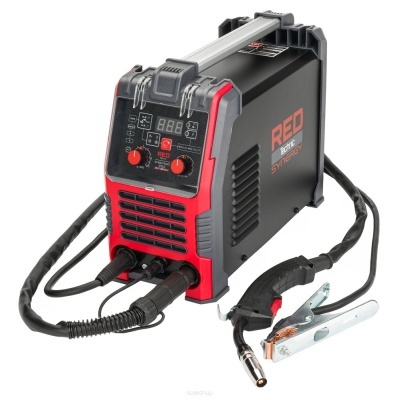

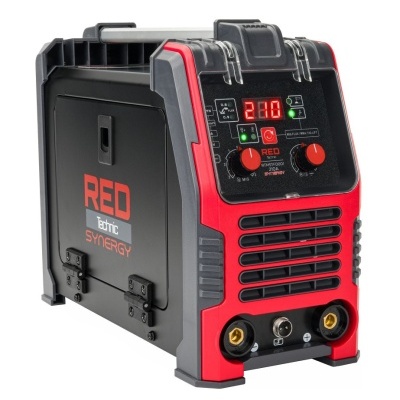

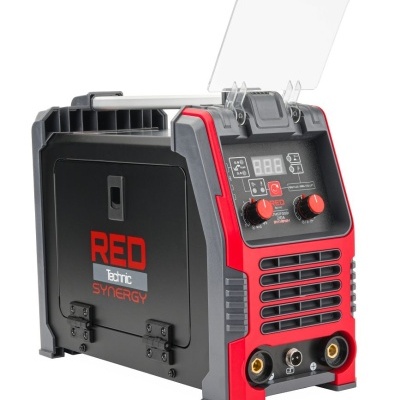

A máquina de solda automática RED Technic RTMSTF0001 tem uma ampla gama de uso. Permite a soldagem eficiente de vários tipos de grupos de materiais em uma ampla gama de espessuras de materiais. Os transistores IGBT utilizados têm um efeito benéfico no menor consumo de energia, maior resistência a interferências e quedas de tensão, e boas características de arco.
O painel de controle agora é ainda mais fácil de usar, e o operador tem acesso rápido a todas as funções. Isso tem um efeito positivo na ergonomia e na eficiência do trabalho na fábrica.
O dispositivo tem uma função de soldagem sinérgica, graças à qual é possível obter a solda da mais alta qualidade ao soldar todos os materiais soldáveis - especialmente aqueles feitos de aço inoxidável e alumínio.
A eletrônica do dispositivo é baseada em transistores IGBT, combinando as vantagens de dois tipos de transistores: a facilidade de controle dos transistores de efeito de campo e a alta tensão de ruptura e velocidade de comutação dos transistores bipolares. A corrente de soldagem é muito estável, o que garante uma solda perfeita. Graças à tecnologia IGBT, o dispositivo é mais leve e mais econômico no consumo de energia.

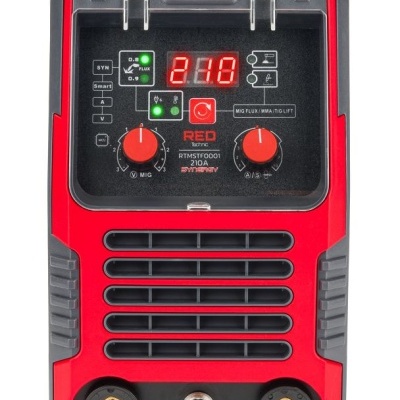

O modelo RTMSTF0001 é uma máquina de solda automática, cujo projeto é baseado em transistores IGBT eficientes. É equipado com um visor LCD de fácil leitura que indica a corrente de soldagem atual definida pelos botões. Ele é equipado com um ventilador de resfriamento, componentes eletrônicos e outros componentes, bem como um sensor térmico para proteger o dispositivo do superaquecimento.
Desempenho & Capacidades
Alto desempenho e refrigeração eficiente
Graças ao uso da tecnologia de transistor IGBT, a eficiência do dispositivo é tão alta quanto 60%.
Alimentação de arame totalmente automática.
Recursos integrados para facilitar seu trabalho
O HOT START (automático), comumente conhecido como hot start, permite que a corrente de soldagem seja temporariamente aumentada acima do valor definido pelo soldador. O HOT START funciona quando o arco é inflamado e é projetado para evitar que o eletrodo grude no material. É uma grande facilitação na hora de acender o eletrodo.
ANTI STICK (automático) corta/minimiza a tensão e corrente de soldagem em caso de curto-circuito entre o eletrodo e o material a ser soldado. O ANTI STICK permite que o soldador rasgue o eletrodo com mais facilidade.
ARC FORCE (automático) estabiliza o arco independentemente do seu comprimento. Ao diminuir os valores da função, dá um arco macio e uma menor profundidade de penetração, enquanto o aumento dos valores da função resulta em uma penetração mais profunda e na possibilidade de soldagem a arco curto. No valor mais alto para a função ARC FORCE, é possível "pressionar o eletrodo em uma piscina de metal fundido e queimar o material.
Conforto e vantagens adicionais são proporcionados por:
Modo sinérgico - uma função que permite definir a seleção automática de parâmetros
Não há necessidade de gases de proteção - conveniente ao usar fios de auto-blindagem
Capacidades de soldagem com RTMSTF0001
Soldagem FCAW
A soldagem a arco tubular autoblindado (FCAW) é um processo industrial com muitas aplicações. Em primeiro lugar, ele produz seu próprio escudo para ajudar a proteger o arco, lida com contaminantes no aço e cria uma escória de rápida solidificação no metal de solda.
Onde este método de soldagem é usado?
Os processos de soldagem FCAW podem ser usados de forma extremamente versátil. São utilizados, entre outros, na indústria metalmecânica, na construção de estruturas metálicas e tanques, na construção naval e na indústria automotiva. Os processos da FCAW possibilitam a solda de componentes de diferentes materiais, espessuras e geometrias.
Vantagens da soldagem FCAW:
Solda externa, pois o pó fornece proteção contra a oxidação da solda.
alta eficiência de deposição,
sem escória,
fácil ignição do arco de soldadura,
boa adequação para soldagem mecanizada e automatizada,
alta velocidade de soldagem com boa qualidade de solda,
boa aptidão para uso em posições forçadas e difíceis,
baixos custos de ligantes.
Soldagem MMA
A soldagem a arco vareta também é chamada de MMA (Manual Arc Welding) e é o método mais antigo e versátil de soldagem a arco.
O método MMA utiliza um eletrodo revestido, que consiste em um núcleo metálico coberto com um revestimento comprimido. Um arco elétrico é gerado entre a extremidade do eletrodo e o material a ser soldado. A ignição a arco é o contato tocando a extremidade do eletrodo no material soldado. O eletrodo derrete e as gotículas de metal fundido são transferidas através de um arco para a piscina líquida do metal soldado, formando uma solda após o resfriamento. O soldador empurra o eletrodo à medida que ele se funde contra a peça de trabalho para manter um arco de comprimento constante e, ao mesmo tempo, move a extremidade de fusão ao longo da linha de solda. A cobertura do eletrodo de fusão emite gases que protegem o metal líquido da atmosfera e, em seguida, solidifica e forma escória na superfície da lagoa, o que protege o metal de solda solidificador das influências ambientais. Quando o eletrodo é removido da peça, o arco elétrico pára e o processo de soldagem é interrompido. Após a colocação de um ponto, a escória deve ser removida mecanicamente.
A principal diferença em relação aos outros métodos de soldagem é que, no método MMA, o eletrorodo é encurtado. Nos métodos TIG e MIG/MAG, o comprimento do eletrodo permanece inalterado em todos os momentos e a distância entre a tocha e a peça de trabalho é constante em todos os momentos. No método MMA, para manter uma distância constante entre o eletrodo e a piscina de solda, o suporte do eletrodo deve ser movido em direção à peça de trabalho em todos os momentos, o que significa que as habilidades do soldador desempenham um papel especial.
Solda TIG
A soldagem TIG é um método que permite obter soldas da mais alta qualidade. O arco de soldagem brilha entre o eletrodo de tungstênio resistente ao calor e não consumível e a peça de trabalho. O gás inerte, que dá nome ao método, cria uma atmosfera livre de oxigênio e evita reações químicas na piscina de solda líquida. O resultado são soldas lisas, uniformes e sem poros. O metal de enchimento é alimentado manualmente ou a partir de um alimentador de arame.
A soldagem TIG é possível para todos os metais soldáveis. A maior gama de aplicações são aços inoxidáveis e metais não ferrosos, como alumínio, cobre e latão. O TIG é usado principalmente para a passagem de raiz de uma costura de solda, pois as soldas são limpas e não porosas e, portanto, podem suportar bem cargas dinâmicas.
